Вначале опишем как устроена система отопления с водяными тёплыми полами.

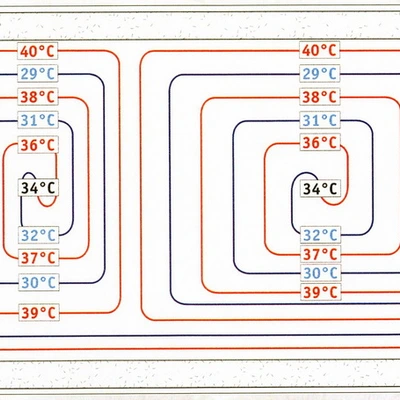

На данном изображении представлена схема раскладки теплого пола для одного отапливаемого помещения. В данном случае тёплый пол состоит из двух контуров (слева и справа). У каждого контура есть вход (подача), через который подается нагретый теплоноситель и выход (обратка), через который остывший теплоноситель попадает обратно в систему отопления. Все выходы и входы контуров теплого пола подключаются к гребёнке (коллектор теплого пола).

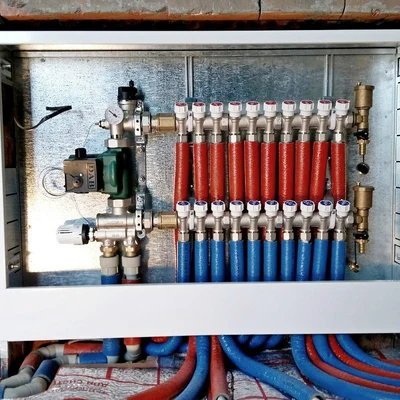

На этом изображении показан шкаф с гребенкой теплого водяного пола. Всего к гребенке подключено 10 контуров водяного теплого пола.

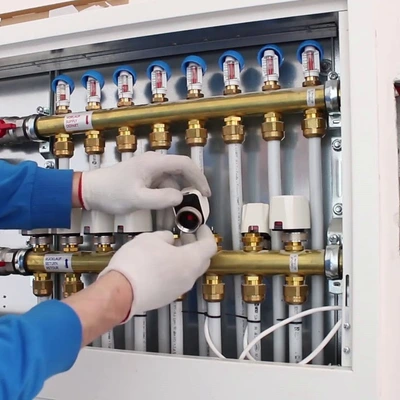

Для того, что бы иметь возможность управлять нагревом каждого отдельного контура водяного теплого пола, на гребенку (коллектор теплого пола) на каждый контур устанавливается сервопривод.
Смысл работы сервопривода заключается в регулировке (ограничении) пропускной способности теплоносителя через контур, на котором он установлен.
Но сервоприводу нужна автоматика, которая будет им управлять.
Устройство, которое управляет работой сервопривода, называется терморегулятором. Иногда его так же называют термостатом. Он может управлять как одним сервоприводом (контуром теплого пола), так и несколькими, если например в одном отапливаемом помещении их несколько.
Перечислим некоторые из самых популярных моделей терморегуляторов
Для более продвинутой системы управления применяют следующие модули:
